Jak wygląda schemat ogrzewania podłogowego z piecem gazowym?
Schemat ogrzewania podłogowego z piecem gazowym oparty jest na współpracy kotła gazowego, najczęściej kondensacyjnego, który odpowiada za podgrzewanie wody. Ta ciepła woda następnie trafia do rozdzielacza, a stamtąd kieruje się do pętli ogrzewania podłogowego, umieszczonych w posadzce.
Kluczowym elementem całego systemu jest pompa obiegowa, która umożliwia cyrkulację wody w instalacji. W wielu przypadkach zastosowanie buforowego zbiornika do magazynowania ciepła pozwala zwiększyć efektywność oraz stabilność działania całego układu.
Zawór mieszający odgrywa istotną rolę w regulacji temperatury w wodnych pętlach, co pozwala na elastyczne dopasowanie poziomu ciepła do wymagań różnych pomieszczeń. Oprócz tego, niezbędny jest również układ sterowania, który umożliwia zarządzanie temperaturą w pokojach, wykorzystując termostaty oraz siłowniki w obiegach grzewczych.
Dzięki tym nowoczesnym rozwiązaniom, użytkownicy mogą komfortowo dostosowywać warunki w swoich mieszkaniach. Schemat nie zapomina o zabezpieczeniach, które są równie ważne. Zawory bezpieczeństwa oraz naczynie wzbiorcze w układzie zamkniętym podnoszą standardy bezpieczeństwa użytkowania.
W razie potrzeby, istnieje również możliwość rozbudowania systemu o dodatkowe obiegi grzewcze, takie jak grzejniki. Co więcej, można go zintegrować z zasobnikiem warstwowym do ciepłej wody użytkowej, co tworzy kompleksowe rozwiązanie do efektywnego ogrzewania i podgrzewania wody w domach.
Dlaczego kocioł gazowy jest kluczowym elementem ogrzewania w domu?
Kocioł gazowy odgrywa fundamentalną rolę w systemach ogrzewania. Dzięki znakomitej efektywności oraz wszechstronności, doskonale sprawdza się zarówno w podgrzewaniu wody użytkowej, jak i w ogrzewaniu pomieszczeń. W przypadku kotłów kondensacyjnych ich sprawność osiąga imponujące 98%, co oznacza mniejsze zużycie gazu i tym samym niższe rachunki.
Interesującą cechą kotłów gazowych jest to, że mogą one współpracować z systemami niskotemperaturowymi, co czyni je szczególnie odpowiednimi do ogrzewania podłogowego. Dodatkowo, wdrożenie nowoczesnej automatyki oraz zastosowanie sterowników pokojowych umożliwia precyzyjną regulację temperatury, co znacząco podnosi komfort użytkowników.
Takie innowacyjne rozwiązania pozwalają na idealne dostosowanie parametrów ogrzewania do indywidualnych potrzeb mieszkańców. Modernizacja systemu grzewczego z wykorzystaniem kotła gazowego często wiąże się z wprowadzeniem nowoczesnych technologii, które znacząco zwiększają efektywność całego układu.
Tego rodzaju kocioł staje się kluczowym elementem dla sprawnego cyklu grzewczego. Jego kompaktowe wymiary i łatwość instalacji przyczyniają się do rosnącej popularności wśród właścicieli domów. Dodatkowo, dostępność paliwa oraz niskie koszty eksploatacji czynią go istotnym komponentem nowoczesnych rozwiązań grzewczych.
Jakie źródła ciepła mogą współpracować z ogrzewaniem podłogowym?
Ogrzewanie podłogowe wyróżnia się swoją wszechstronnością, ponieważ może współpracować z różnorodnymi źródłami ciepła. Wśród najczęściej wykorzystywanych rozwiązań znajdują się:
- kotły gazowe, które dzielą się na kondensacyjne i tradycyjne,
- pompy ciepła, zarówno gruntowe, jak i powietrzne,
- kolektory słoneczne,
- kotły na paliwa stałe, takie jak ekogroszek czy pellety.
Te rozwiązania charakteryzują się wysoką efektywnością, idealnie nadając się do systemów niskotemperaturowych. Alternatywą są pompy ciepła, które korzystają z energii odnawialnej, co może znacznie obniżyć koszty użytkowania. Dzięki nim ogrzewanie staje się nie tylko bardziej ekonomiczne, ale i ekologiczne. Warto również wspomnieć o kolektorach słonecznych, które mogą wzbogacić system w lecie, gdy zapotrzebowanie na ciepło jest mniejsze. Jednak ich wybór wymaga staranności, aby zapewnić maksymalną wydajność działania. Systemy hybrydowe, które łączą różne źródła ciepła, również odgrywają kluczową rolę w efektywnym zarządzaniu kosztami ogrzewania. Na przykład, zestawienie kotła gazowego z pompą ciepła pozwala elastycznie dostosować wydajność do zmieniających się warunków pogodowych oraz wahań cen energii. Przy wyborze źródła ciepła kluczowe jest uwzględnienie zapotrzebowania budynku. To właśnie dzięki temu instalacja ogrzewania będzie zarówno ekonomiczna, jak i funkcjonalna.

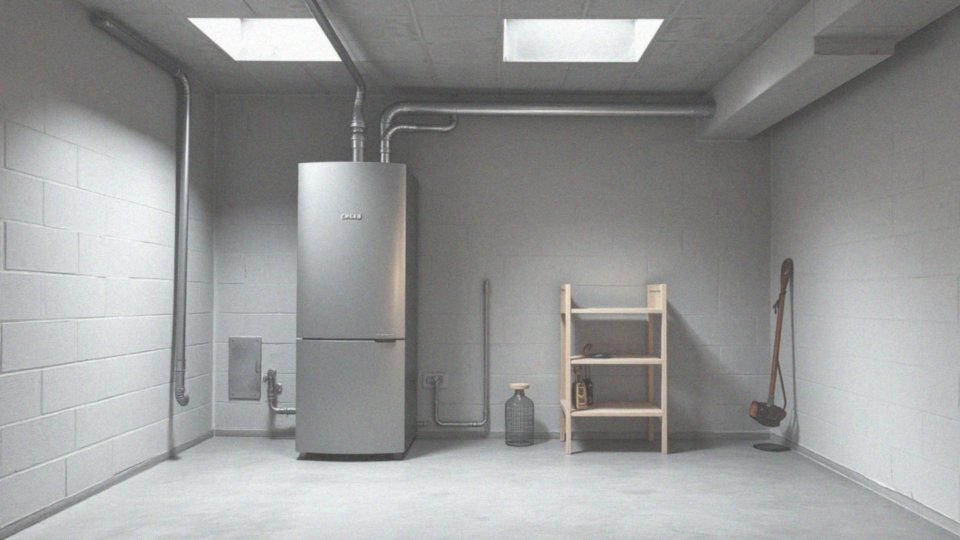

Jakie są rodzaje kotłów gazowych stosowanych w ogrzewaniu podłogowym?
Wybór odpowiedniego kotła gazowego do ogrzewania podłogowego jest kluczowy dla efektywności całego systemu grzewczego. Wyróżniamy dwa podstawowe rodzaje kotłów:
- tradycyjne,
- nowoczesne kondensacyjne.
Te pierwsze charakteryzują się niższą sprawnością, co prowadzi do wyższych kosztów użytkowania. Z kolei kotły kondensacyjne potrafią odzyskiwać ciepło ze spalin, osiągając efektywność nawet na poziomie 98%, co znacząco obniża wydatki na gaz. Dodatkowo kotły gazowe dzielimy na:
- jednofunkcyjne,
- dwufunkcyjne.
Jednofunkcyjne przeznaczone są jedynie do ogrzewania pomieszczeń, natomiast dwufunkcyjne służą także do podgrzewania ciepłej wody użytkowej (CWU). Wybór konkretnego typu kotła zależy od indywidualnych potrzeb mieszkańców oraz specyfiki budynku. Na przykład, w małych mieszkaniach, gdzie przestrzeń jest ograniczona, kocioł dwufunkcyjny może okazać się idealnym rozwiązaniem.
Podczas zakupu kotła gazowego istotne jest, aby jego moc była odpowiednia do zapotrzebowania na ciepło w obiekcie. Odpowiednio dobrany kocioł nie tylko zwiększa komfort korzystania z ogrzewania, ale również skutkuje oszczędnościami w codziennej eksploatacji. Dobrze przemyślany wybór kotła gazowego ma kluczowe znaczenie dla efektywności działania ogrzewania podłogowego, umożliwiając współpracę z systemem niskotemperaturowym, co jeszcze bardziej poprawia komfort cieplny i redukuje koszty ogrzewania.
Jakie rozdzielacze ogrzewania podłogowego pasują do kotła gazowego kondensacyjnego?
Rozdzielacze do ogrzewania podłogowego, przeznaczone do współpracy z kotłem gazowym kondensacyjnym, muszą spełniać konkretne standardy techniczne. Mogą być wytwarzane z różnych materiałów, takich jak:
- stal nierdzewna,
- mosiądz,
- tworzywa sztuczne.
Wpływa to na ich trwałość oraz odporność na wysokie temperatury. Istotnym aspektem jest liczba obwodów grzewczych, co oznacza ilość pętli ogrzewania podłogowego, jakie dany rozdzielacz może zasilić. Nie zapominajmy o roli rotametrów, które umożliwiają precyzyjną regulację przepływu w poszczególnych pętlach. Zawory termostatyczne, które da się podłączyć do siłowników termoelektrycznych, również zwiększają efektywność zarządzania temperaturą w pomieszczeniach, pozwalając na kontrolowanie ich stanu za pomocą termostatów pokojowych.
Dobrze jest wyposażyć rozdzielacz w:
- zawory odpowietrzające,
- zawory spustowe.
To znacznie ułatwia konserwację całego systemu. Podczas wyboru odpowiednich rozdzielaczy ważne jest sprawdzenie maksymalnego ciśnienia oraz temperatury pracy. Solidne wykonanie i odpowiedni wybór materiałów mają kluczowe znaczenie dla niezawodności systemu ogrzewania. Na koniec warto zapewnić właściwe zasilanie, aby rozdzielacze mogły działać efektywnie i bezpiecznie w obrębie systemu grzewczego. Właściwy dobór tych komponentów jest kluczowy dla efektywności ogrzewania podłogowego współpracującego z kotłem gazowym kondensacyjnym.

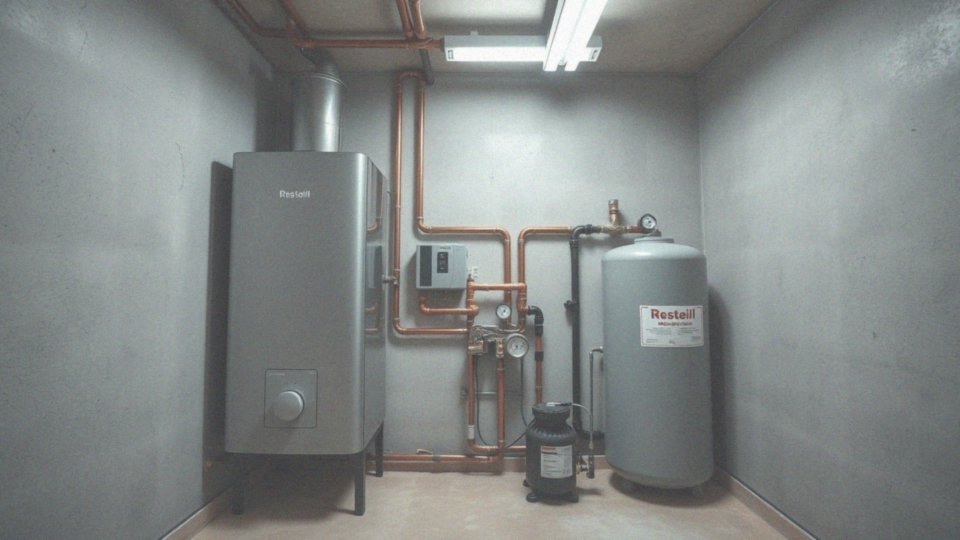

Jakie są schematy podłączenia kotła gazowego do ogrzewania podłogowego?
Schematy podłączenia kotła gazowego do systemu ogrzewania podłogowego można zróżnicować w zależności od rodzaju systemu. Najprostszym rozwiązaniem jest bezpośrednie połączenie kotła z rozdzielaczem, co pozwala na sprawne transportowanie podgrzanej wody do pętli umieszczonych w podłodze.
W bardziej skomplikowanych układach warto rozważyć zastosowanie sprzęgła hydraulicznego. To urządzenie oddziela obieg kotłowy od ogrzewania podłogowego, co przyczynia się do stabilniejszej pracy kotła oraz lepszej optymalizacji przepływu wody. Nie można zapominać o zaworze mieszającym, który odgrywa kluczową rolę w regulacji temperatury wody przesyłanej do pętli, co zapobiega jej przegrzaniu.
Ważnych elementów w całym systemie jest więcej – np.:
- naczynie wzbiorcze, które chroni przed nadciśnieniem,
- pompa obiegowa, odpowiadająca za regularną cyrkulację wody,
- zawory bezpieczeństwa,
- filtry, które zapewniają poprawne działanie i bezpieczeństwo całej instalacji.
Integracja z innymi systemami, takimi jak grzejniki, stanowi dodatkową zaletę. Dzięki temu możliwe jest dostosowanie systemu do różnych źródeł ciepła, w tym pomp ciepła oraz kotłów na paliwa stałe. Odpowiednie zaplanowanie schematu hydraulicznego wpływa istotnie na efektywność oraz komfort cieplny w budynkach.
Jak działa zawór trójdrogowy w instalacji ogrzewania podłogowego?
Zawór trójdrogowy w systemie ogrzewania podłogowego pełni kluczową funkcję w utrzymaniu optymalnej temperatury wody grzewczej. Jego działanie polega na łączeniu gorącej wody pochodzącej z obiegu zasilającego z chłodniejszym płynem wracającym z pętli podłogowych. To mieszanie umożliwia uzyskanie idealnej temperatury, co ma ogromne znaczenie dla komfortu użytkowników.
Można nim sterować zarówno ręcznie, jak i w sposób zautomatyzowany. W przypadku automatyzacji najczęściej stosowane są siłowniki termoelektryczne, które reagują na dane z czujników temperatury oraz termostatów pokojowych. Dzięki właściwemu ustawieniu tych elementów, możliwe jest precyzyjne dopasowanie temperatury, co zmniejsza ryzyko przegrzania podłogi.
W systemach z różnorodnymi obiegami grzewczymi, takich jak ogrzewanie podłogowe i grzejnikowe, zawór trójdrogowy z powodzeniem reguluje temperaturę wody, dostosowując ją do potrzeb poszczególnych stref w budynku. Tego rodzaju działanie sprzyja efektywnemu zarządzaniu energią oraz obniżeniu kosztów ogrzewania.
Integracja tego zaworu w układzie hydraulicznym znacząco poprawia wydajność całego systemu, oferując wygodę i oszczędność energii.
Jakie są zalety grupy pompowej GFA100 dla obiegu ogrzewania podłogowego?
Grupa pompowa GFA100 przynosi szereg korzyści w systemie ogrzewania podłogowego, stając się kluczowym elementem całego układu grzewczego. Jej pompa obiegowa gwarantuje stabilny i efektywny przepływ wody, co pozwala na równomierne rozprowadzenie ciepła w różnych pomieszczeniach.
Dodatkowo, zastosowanie zaworów odcinających ułatwia konserwację obiegu podłogowego, co znacząco podnosi komfort eksploatacji. Co więcej, wbudowany termozawór umożliwia użytkownikom śledzenie temperatury wody na bieżąco, co z kolei pozwala na lepsze dostosowanie poziomu ciepła w wnętrzach. Utrzymanie stabilnej temperatury w ogrzewaniu podłogowym ma pozytywny wpływ na komfort oraz oszczędności energetyczne.
Grupa pompowa GFA100 jest elastyczna – może być stosowana zarówno w nowoczesnych instalacjach, jak i podczas modernizacji istniejących systemów hydraulicznych. Odpowiednio dobrany zestaw pompowy nie tylko zwiększa wydajność, ale także skuteczność całego systemu.
Nowoczesne komponenty sprzyjają efektywnemu zarządzaniu obiegiem grzewczym podłogowym, co pozwala użytkownikom cieszyć się lepszym komfortem cieplnym przy jednoczesnym obniżeniu kosztów ogrzewania.
Jakie kroki są potrzebne do modernizacji układu hydraulicznego w ogrzewaniu podłogowym?
Ulepszanie systemu hydraulicznego w ogrzewaniu podłogowym wiąże się z dokładnym planowaniem oraz realizacją kilku kluczowych etapów. Zaczynamy od szczegółowej oceny obecnego układu. Ważne jest, aby szczegółowo zbadać stan:
- rur,
- rozdzielaczy,
- pompy obiegowej,
- ze względu na ich kondycję, która ma ogromny wpływ na efektywność całej instalacji.
Kolejnym krokiem jest dobór nowoczesnych komponentów do nowego systemu, takich jak:
- rozdzielacze z rotametrami,
- zawory termostatyczne,
- odpowiednia pompa obiegowa,
- zawór mieszający.
Te elementy pozwolą na precyzyjną regulację przepływu ciepłej wody w pętlach ogrzewania podłogowego oraz utrzymanie stałej temperatury w obiegu. Następnie należy ocenić izolację termiczną podłogi. Dobrze wykonana izolacja zminimalizuje straty ciepła, co znacznie podnosi komfort korzystania z systemu grzewczego. W przypadku stwierdzenia deficytów w izolacji, warto się zastanowić nad jej poprawą.
Po zamontowaniu nowych elementów kluczowa będzie regulacja hydrauliczna, która pozwoli ustawić odpowiedni przepływ w poszczególnych pętlach. Na zakończenie sprawdź szczelność całego układu oraz odpowietrz go przed uruchomieniem. Modernizacja systemu hydraulicznego przynosi wiele korzyści, takich jak:
- wzrost efektywności ogrzewania podłogowego,
- obniżenie kosztów eksploatacji,
- znacząca poprawa komfortu cieplnego w pomieszczeniach.
Jak dostosować system ogrzewania podłogowego do etapu budowy?
Dostosowanie systemu ogrzewania podłogowego do konkretnego etapu budowy ma kluczowe znaczenie dla jego efektywności oraz długowieczności. Już w fazie projektowania warto uwzględnić:
- typ podłogi, na przykład ceramiczną albo drewnianą,
- zapotrzebowanie na ciepło w różnych pomieszczeniach,
- wybór systemu, czy to wodnego, czy elektrycznego,
- zastosowane materiały oraz techniki montażu rur grzewczych.
Odpowiednia izolacja termiczna podłogi jest tutaj nieoceniona, ponieważ znacząco ogranicza straty ciepła, co poprawia efektywność obiegu grzewczego. Na etapie wylewki kluczowe jest:
- równomierne ułożenie rur w pętlach ogrzewania podłogowego,
- ich właściwe mocowanie.
Dzięki temu system może działać stabilnie i w optymalny sposób. Po zakończeniu prac budowlanych ważne jest:
- przeprowadzenie próby ciśnieniowej,
- hydrauliczna regulacja,
- dostosowanie przepływu w każdej pętli.
Takie przystosowanie systemu do etapu budowy pomaga uniknąć problemów w przyszłości, a także zapewnia wygodę cieplną w każdym pomieszczeniu. Nie można zapominać, że dobrze zaplanowany system ogrzewania może być zintegrowany z różnorodnymi źródłami ciepła, co dodatkowo zwiększa jego efektywność oraz pozwala na oszczędności.
Dlaczego izolacja termiczna podłogi jest istotna dla wydajności systemu?
Izolacja termiczna podłogi odgrywa niezwykle istotną rolę w efektywności systemu ogrzewania podłogowego. Ogranicza utraty ciepła, które mogą nastąpić zarówno do gruntu, jak i do pomieszczeń znajdujących się poniżej. W wyniku tego ciepło generowane przez instalację jest w dużej mierze wykorzystane.
Starannie przeprowadzona izolacja może znacząco zredukować wydatki na ogrzewanie, ponieważ większość ciepła pozostaje w danym pomieszczeniu. W budynkach energooszczędnych, gdzie potrzeby cieplne są jasno określone, kluczowe jest stosowanie materiałów o wysokim oporze cieplnym. Odpowiednia regulacja temperatury oraz ograniczenie strat ciepła podnoszą komfort użytkowników.
Izolacja, której współczynnik przewodzenia ciepła λ wynosi poniżej 0,035 W/mK, znacznie zwiększa efektywność całego systemu. Jeśli izolacja jest niewystarczająca, może to prowadzić do znacznych strat ciepła, co w rezultacie wpływa na obniżenie wydajności obiegu grzewczego oraz wyższe rachunki.
Systemy niskotemperaturowe, takie jak ogrzewanie podłogowe, szczególnie zyskują na zastosowaniu odpowiedniej izolacji. Jej działanie jest najbardziej efektywne, gdy straty ciepła są maksymalnie zredukowane. Aby osiągnąć optymalną wydajność, istotne jest precyzyjne rozmieszczenie rur do ogrzewania podłogowego oraz ich równomierny układ. Dzięki temu ciepło rozprzestrzenia się w pomieszczeniu efektywnie, co z kolei zmniejsza potrzebę na podgrzewanie wody do wysokich temperatur. Izolacja jest więc kluczowym fundamentem dla prawidłowego działania systemu ogrzewania podłogowego.
Jaką temperaturę wody należy utrzymywać dla efektywnego ogrzewania podłogowego?
Aby ogrzewanie podłogowe działało skutecznie, temperatura wody grzewczej powinna oscylować w przedziale od 30°C do 45°C. W systemach niskotemperaturowych, takich jak ogrzewanie podłogowe, zaleca się, aby temperatura zasilająca nie przekraczała 40°C. Takie podejście zwiększa efektywność kotła gazowego kondensacyjnego.
Utrzymanie odpowiedniej temperatury zapewnia:
- wygodę cieplną w pomieszczeniach,
- redukcję strat ciepła,
- równomierny rozkład ciepła,
- eliminację problemu „gorących stóp”.
System ten wykorzystuje zawory mieszające, które automatycznie dostosowują temperaturę wody do bieżących potrzeb użytkowników. Dodatkowo, czujniki temperatury w pomieszczeniach pozwalają na dalsze modyfikacje warunków, co pozytywnie wpływa na komfort i oszczędność energii.
Aby system funkcjonował na najwyższym poziomie, niezbędne jest ciągłe monitorowanie parametrów przez sterowniki kotła. Dobrze zarządzana temperatura w układzie grzewczym poprawia efektywność oraz przyczynia się do dłuższej żywotności instalacji. Odpowiednie ustawienia mogą również zminimalizować ryzyko przegrzewania podłogi oraz obniżyć koszty eksploatacji, co sprawia, że ogrzewanie podłogowe jest zarówno wygodnym, jak i oszczędnym rozwiązaniem.
Gdzie można zastosować instalację ogrzewania podłogowego w domu?
Ogrzewanie podłogowe można zastosować w wielu miejscach w domu, takich jak:
- kuchnia,
- łazienka,
- salon,
- sypialnia.
To nowoczesne rozwiązanie odnajduje się nie tylko w świeżo wybudowanych budynkach, ale także w trakcie modernizacji starych systemów grzewczych. W przypadku przeprowadzania takich zmian, istotne jest, aby uwzględnić dodatkowe obciążenie podłogi, co może wiązać się z koniecznością jej podniesienia. Kluczowym czynnikiem wpływającym na wydajność ogrzewania podłogowego jest dobór odpowiednich materiałów wykończeniowych. Płytki ceramiczne, panele drewniane, wykładziny dywanowe oraz kamień naturalny to doskonałe opcje, które skutecznie przewodzą ciepło, co przekłada się na efektywność całego systemu. Zachowanie odpowiednich odległości między pętlami grzewczymi jest równie istotne, gdyż wpływa na równomierne rozprowadzenie ciepła w pomieszczeniu. W przestronnych wnętrzach warto rozważyć zakup systemu sterowania strefowego. Takie rozwiązanie umożliwia niezależne regulowanie temperatury w różnych częściach domu, co podnosi komfort użytkowania. Niezwykle ważne są także termostaty pokojowe, które pozwalają na dokładną kontrolę temperatury, zgodnie z preferencjami mieszkańców. Przemyślana instalacja ogrzewania podłogowego nie tylko zwiększa komfort, ale również przyczynia się do oszczędności energetycznych oraz niższych rachunków za ogrzewanie.
