Co to jest rozdzielacz ogrzewania podłogowego?
Rozdzielacz do ogrzewania podłogowego odgrywa fundamentalną rolę w systemach grzewczych. Jego głównym celem jest efektywne rozprowadzanie ciepłej wody do różnych obwodów, co przyczynia się do zwiększenia zarówno efektywności energetycznej, jak i komfortu cieplnego w pomieszczeniach. Do istotnych zalet takiego urządzenia należą:
- możliwość precyzyjnego dostosowywania temperatury w poszczególnych strefach,
- oszczędności podczas eksploatacji,
- kontrolowanie przepływu wody,
- eliminoanie problemu nierównomiernego ogrzewania,
- zapewnienie równomiernego komfortu cieplnego w każdym pomieszczeniu.
Ważne jest, aby dobrze przemyśleć wybór odpowiedniego rozdzielacza, ponieważ jego właściwy dobór wpływa na optymalne działanie całego systemu grzewczego. Na rynku można znaleźć wiele różnych modeli rozdzielaczy, co sprawia, że z łatwością dostosujemy je do obiektów oraz instalacji grzewczych w różnych miejscach.

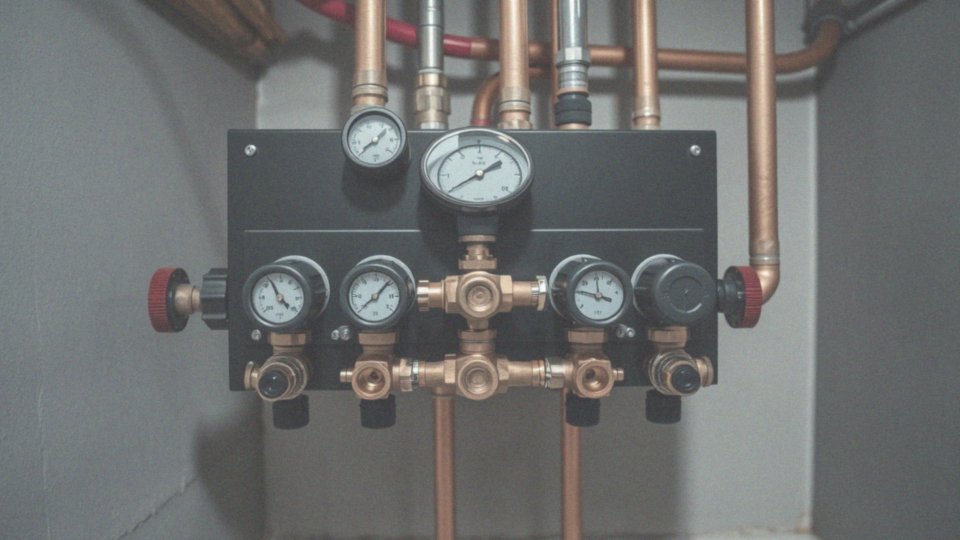

Jakie elementy składają się na rozdzielacz podłogowy?
Rozdzielacz podłogowy składa się z kilku kluczowych składników, które wspólnie gwarantują jego efektywność. Wśród nich najistotniejszym jest kolektor zasilający, który ma za zadanie dostarczenie ciepłej wody do systemu grzewczego. Działa w parze z kolektorem powrotnym, odpowiadającym za zwrot wody do źródła ciepła.
- w instalacjach podłogowych zainstalowane są również zawory regulacyjne, które umożliwiają precyzyjnie kontrolować przepływ medium grzewczego w poszczególnych pętlach,
- często spotykamy przepływomierze, które na bieżąco monitorują przepływ wody, dostarczając cennych informacji dla użytkownika,
- aby skutecznie pozbyć się nagromadzonego powietrza z systemu, wykorzystuje się odpowietrzniki,
- zawory termostatyczne odpowiadają za utrzymanie odpowiedniej temperatury w różnych strefach pomieszczenia,
- warto również zwrócić uwagę na kurki spustowe, które ułatwiają napełnianie i odpowietrzanie instalacji,
- a zawory odcinające umożliwiają wyłączenie określonego obwodu grzewczego w trakcie serwisowania.
W bardziej złożonych systemach można natknąć się na rozdzielacze RZP, które mogą być wyposażone w by-pass bezpieczeństwa oraz głowice termoelektryczne. Wszystkie te elementy harmonijnie współdziałają, co pozwala na efektywne działanie całego systemu ogrzewania podłogowego.
Jakie są funkcje rozdzielacza w systemie ogrzewania podłogowego?
Rozdzielacz w systemie ogrzewania podłogowego odgrywa istotną rolę w zapewnieniu efektywności całej instalacji. Jego głównym celem jest:
- równomierne rozprowadzanie ciepła w obiegach grzewczych,
- regulacja obiegu medium grzewczego,
- precyzyjne dostosowanie przepływu ciepłej wody w poszczególnych obwodach.
Dzięki zastosowaniu zaworów regulacyjnych i termostatycznych użytkownicy mogą modyfikować temperaturę w różnych strefach zgodnie z aktualnymi potrzebami. Oprócz tego, rozdzielacz umożliwia skuteczne odpowietrzanie systemu, co eliminuje ryzyko gromadzenia się powietrza—zjawiska, które mogłoby negatywnie wpłynąć na efektywność grzewczą. Dbanie o prawidłowe odpowietrzenie ma kluczowe znaczenie, ponieważ:
- zapobiega przegrzewaniu się pętli grzewczych,
- znacząco poprawia ogólną wydajność energetyczną.
W rezultacie, korzystanie z rozdzielacza nie tylko wpływa na komfort domowników, ale również przyczynia się do oszczędności energii, co zapewnia stabilną i wydajną pracę systemu ogrzewania podłogowego.
Jak wygląda schemat rozdzielacza ogrzewania podłogowego?
Schemat rozdzielacza ogrzewania podłogowego przedstawia rozmieszczenie kluczowych elementów, takich jak:
- kolektor zasilający,
- kolektor powrotny,
- zawory regulacyjne,
- przepływomierze,
- odpowietrzniki.
Wszystkie te komponenty odgrywają istotną rolę w efektywności całego systemu. Kolektor zasilający odpowiada za dostarczanie ciepłej wody do obiegów, natomiast kolektor powrotny transportuje schłodzoną ciecz z powrotem do źródła ciepła. Nie można zapomnieć o grupie pompowo-mieszającej, która ma za zadanie regulować temperaturę wody. Dzięki zaworom regulacyjnym, zainstalowanym w obwodach, możliwe jest precyzyjne kontrolowanie przepływu cieczy w różnych strefach. Przepływomierze pełnią funkcję monitorowania, co ułatwia diagnozowanie ewentualnych problemów systemu. W bardziej skomplikowanych instalacjach często stosuje się by-pass bezpieczeństwa, który zapobiega nadmiernemu ciśnieniu. Dodatkowo, głowice termoelektryczne mogą współpracować z systemem automatyki, co umożliwia zdalne sterowanie temperaturą w poszczególnych częściach budynku. Starannie przemyślane zaplanowanie całej instalacji jest kluczowe dla uzyskania najlepszej wydajności energetycznej oraz komfortu cieplnego w mieszkaniach.
Jakie są rodzaje zaworów stosowanych w rozdzielaczu?
W systemach ogrzewania podłogowego wyróżnia się pięć kluczowych typów zaworów, które odgrywają fundamentalną rolę w efektywnym działaniu całego układu:
- Zawory regulacyjne pozwalają na precyzyjne ustawienie przepływu w obiegach grzewczych, co umożliwia kontrolowanie temperatury w różnych strefach budynku,
- Zawory odcinające są niezbędne do wyłączania poszczególnych obiegów, co ułatwia konserwację i serwisowanie instalacji,
- Zawory termostatyczne monitorują temperaturę w pomieszczeniach i dostosowują ilość ciepła dostarczanego przez system, w zależności od aktualnych potrzeb użytkowników,
- Zawory równoważące umożliwiają zoptymalizowanie przepływu medium grzewczego w całej instalacji, co eliminuje problem nierównomiernego ogrzewania,
- Zawory spustowo-napełniające ułatwiają napełnianie i odpowietrzanie systemu, a ich poprawna funkcjonalność jest kluczowa dla wydajności instalacji.
W prostszych układach można natknąć się na wkładki regulacyjne oraz termostatyczne, które współdziałają z głowicami termostatycznymi i siłownikami termicznymi. Dostosowują one pracę rozdzielacza do bieżących potrzeb, co ma bezpośredni wpływ na komfort cieplny oraz efektywność energetyczną ogrzewania podłogowego.
Jakie są zalety używania przepływomierzy w rozdzielaczu?
Wykorzystanie przepływomierzy w systemach ogrzewania podłogowego przynosi szereg korzyści, które mają istotny wpływ na wydajność całego układu grzewczego. Dzięki nim możliwa jest bieżąca kontrola przepływu medium grzewczego w różnych obiegach, co umożliwia precyzyjne ustawienie oraz równomierne rozprowadzanie ciepła w każdej części pomieszczenia.
Co więcej, ich zastosowanie wspiera efektywność energetyczną, ponieważ umożliwia szybkie wykrywanie problemów, takich jak:
- zatory,
- nieprawidłowy przepływ.
Wczesna reakcja w takich przypadkach przyczynia się do zmniejszenia strat energii. Dodatkowo, przepływomierze pozwalają na dostosowanie temperatury do potrzeb mieszkańców, co znacząco zwiększa komfort cieplny. Monitorowanie przepływu i parametrów wody stabilizuje pracę całej instalacji, co z kolei wpływa na jej dłuższą żywotność. Integracja tych urządzeń z rozdzielaczami podnosi standard obsługi systemów ogrzewania podłogowego. Użytkownicy zyskują nieocenione informacje, które wspierają optymalizację funkcjonowania całego systemu.
Jakie są różnice między kolektorem zasilającym a powrotnym?
Kolektor zasilający i kolektor powrotny pełnią różne, lecz doskonale się uzupełniające role w systemach ogrzewania podłogowego.
- Kolektor zasilający odpowiada za dostarczanie ciepłej wody do pętli grzewczych, czerpiąc zasoby z kotła lub innego źródła ciepła. Zazwyczaj jest wyposażony w zawory regulacyjne oraz przepływomierze, co umożliwia monitorowanie i dostosowywanie przepływu cieczy, co pozwala na precyzyjne kontrolowanie temperatury zasilania.
- Kolektor powrotny zbiera schłodzoną wodę z obiegów grzewczych i odprowadza ją ponownie do źródła ciepła. Na tym elemencie najczęściej znajdują się zawory termostatyczne oraz siłowniki termiczne, które regulują ciepło w poszczególnych pomieszczeniach, zapobiegając nadmiernemu gromadzeniu się ciepła.
Ważnym parametrem, który znacząco wpływa na efektywność całego systemu grzewczego, jest temperatura wody powracającej. Zrozumienie różnorodności funkcji i struktury tych dwóch kolektorów ma kluczowe znaczenie dla zapewnienia efektywności układu ogrzewania podłogowego oraz osiągnięcia optymalnych warunków komfortu cieplnego w budynku.
Jak dobrać odpowiedni rozdzielacz do systemu ogrzewania podłogowego?
Aby prawidłowo wybrać rozdzielacz do systemu ogrzewania podłogowego, warto rozważyć kilka kluczowych aspektów. Przede wszystkim, ważne jest, aby określić, ile obiegów grzewczych ma obsługiwać. W przypadku większych pomieszczeń dobrze jest postawić na modele z większą liczbą obwodów, co pozwoli na efektywne i jednorodne rozprowadzanie ciepła.
Kolejnym istotnym czynnikiem jest materiał wykonania rozdzielacza. Można spotkać kilkanaście typów, w tym:
- stal nierdzewną,
- mosiądz,
- tworzywa sztuczne.
Stal nierdzewna wyróżnia się dużą trwałością oraz odpornością na korozję, podczas gdy mosiądz cechuje się doskonałymi właściwościami termicznymi. Tworzywa sztuczne z kolei są lżejsze i gwarantują łatwiejszy montaż. Wybór odpowiedniego materiału ma ogromny wpływ na wytrzymałość i jakość działania rozdzielacza.
Również warto zrozumieć zapotrzebowanie na ciepło w poszczególnych pomieszczeniach, co pozwoli na dostosowanie mocy grzewczej. Dobrze dobrany rozdzielacz zgodny ze specyfikacją instalacji zapewni jego bezawaryjne działanie. Nie należy zapominać o stratach ciśnienia, ponieważ ich nadmiar może obniżyć wydajność całego systemu. Zaleca się instalację zaworów regulacyjnych oraz przepływomierzy, co umożliwi kontrolę nad przepływem medium grzewczego.
Na zakończenie, warto przemyśleć lokalizację montażu szafki rozdzielacza. Powinna znajdować się w suchym i łatwo dostępnym miejscu, co znacząco ułatwi późniejsze serwisowanie i konserwację. Dzięki uwzględnieniu powyższych kwestii, można skutecznie dobrać rozdzielacz, co w efekcie przyczyni się do poprawy efektywności systemu ogrzewania podłogowego i komfortu cieplnego w budynku.
Jakie materiały są najlepsze do produkcji rozdzielaczy?
Podczas produkcji rozdzielaczy do ogrzewania podłogowego najważniejsze są użyte materiały, które gwarantują wysoką jakość oraz niezawodność. Wśród najczęściej wykorzystywanych dominują:
- stal nierdzewna,
- mosiądz,
- różne tworzywa sztuczne.
Stal nierdzewna wyróżnia się znakomitą odpornością na korozję oraz wyjątkową trwałością, co sprawia, że rozdzielacze z tego materiału potrafią służyć przez wiele lat. Mosiądz, z kolei, jest znany jako doskonały przewodnik ciepła, a jego zastosowanie idealnie sprawdza się w transporcie medium grzewczego. Dodatkowo, właściwości antystatyczne mosiądzu pomagają w ograniczaniu osadzania się zanieczyszczeń. Tworzywa sztuczne, będąc lżejszymi i tańszymi alternatywami, zazwyczaj oferują mniejszą trwałość niż ich metalowe odpowiedniki, jednak w systemach o niskich wymaganiach termicznych sprawdzają się bardzo dobrze.
Kluczowym aspektem efektywnie działającego ogrzewania podłogowego są wysokiej jakości rozdzielacze wykonane ze stali nierdzewnej lub mosiądzu, ponieważ ich odpowiedni wybór bezpośrednio wpływa na żywotność oraz skuteczność całej instalacji. Nie zapominajmy, że jakość materiałów ma również istotny wpływ na komfort cieplny w budynku oraz na oszczędności w zużyciu energii.

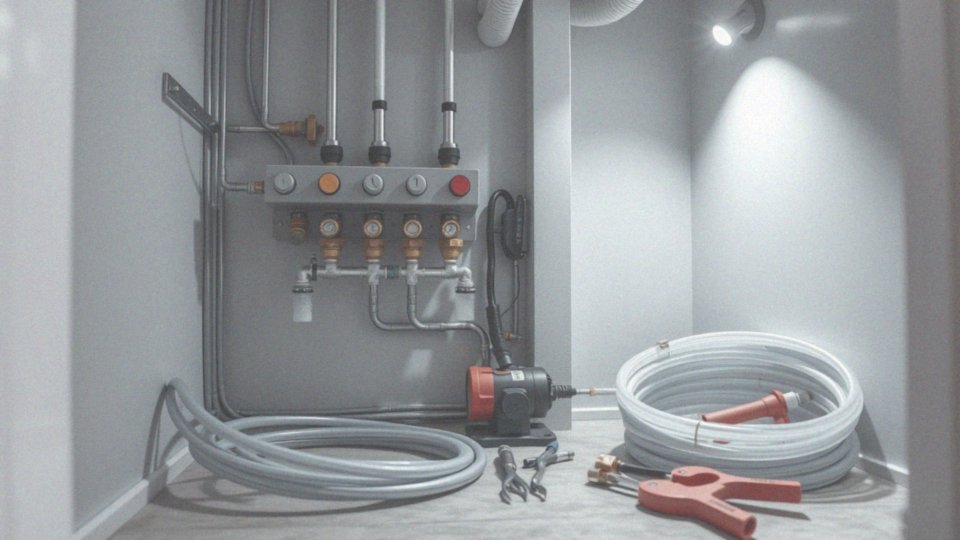

Jak zainstalować rozdzielacz podłogowy?
Montaż rozdzielacza podłogowego jest kluczowym etapem w instalacji ogrzewania podłogowego. Aby system mógł działać sprawnie, warto powierzyć tę czynność wykwalifikowanemu instalatorowi, który zajmie się tym według przygotowanego projektu. Umieszczenie rozdzielacza w łatwo dostępnym miejscu, zazwyczaj w szafce rozdzielacza, znacznie ułatwia późniejsze prace serwisowe.
Podczas instalacji istotne jest:
- właściwe podłączenie kolektorów zasilającego i powrotnego do odpowiednich rur w systemie grzewczym,
- zainstalowanie elementów takich jak zawory, przepływomierze i odpowietrniki – ich obecność jest niezbędna do skutecznej regulacji oraz utrzymania wysokiej efektywności całego systemu.
Zanim jednak wypełnisz instalację wodą, upewnij się, że wszystkie rury są solidnie przymocowane do izolacji; to kluczowe dla ograniczenia strat ciepła. Po napełnieniu systemu przeprowadź dokładne odpowietrzanie, co pozwoli usunąć ewentualne nagromadzone powietrze, zwiększając wyniki w zakresie ogrzewania. Warto również pamiętać, że zarówno estetyka, jak i funkcjonalność rozdzielacza w dużej mierze zależy od jego odpowiedniego umiejscowienia w szafce.
Jakie są wymagania dotyczące temperatury wody w systemie grzewczym?
W systemie grzewczym, zwłaszcza w przypadku ogrzewania podłogowego, kluczowe jest precyzyjne określenie temperatury wody. Optymalny zakres dla temperatury zasilania wynosi od 35 do 45°C, co stanowi dużą różnicę w porównaniu z tradycyjnymi systemami grzejnikowymi, gdzie te wartości są znacznie wyższe.
Utrzymywanie niższej temperatury zasilania zapewnia nie tylko komfort cieplny, ale również minimalizuje ryzyko przegrzewania podłogi. Równie istotne jest monitorowanie temperatury wody powracającej; odpowiedni jej spadek jest niezbędny dla efektywnego funkcjonowania całego systemu grzewczego, co w konsekwencji zwiększa efektywność energetyczną.
Co więcej, przestrzeganie właściwych parametrów wpływa pozytywnie na trwałość instalacji, zapobiegając uszkodzeniom wynikającym z przegrzania. Regulacja temperatury jest kluczowym elementem, który pozwala dostosować system do zmieniających się warunków atmosferycznych oraz potrzeb domowników. Niewłaściwe ustawienia mogą prowadzić do strat ciepła i wyższych kosztów eksploatacji.
Dlatego niezwykle ważny jest właściwy wybór materiałów oraz technologii stosowanych w systemie grzewczym, zwłaszcza w kontekście rozdzielacza.
Jakie są zalecenia dotyczące konserwacji rozdzielacza?
Zalecenia dotyczące pielęgnacji rozdzielacza ogrzewania podłogowego są niezwykle istotne dla jego efektywności oraz długotrwałej funkcjonalności. Regularne przeglądy powinny obejmować:
- kontrolę zaworów regulacyjnych,
- przepływomierzy,
- odpowietrzników.
Niezbędne jest także okresowe usuwanie zanieczyszczeń z rozdzielacza, ponieważ mogą one negatywnie wpływać na pracę całego systemu. Odpowietrzanie odgrywa kluczową rolę, gdyż nagromadzone powietrze może obniżać wydajność ogrzewania podłogowego. Również kontrola ciśnienia w instalacji jest niezwykle ważna; niewłaściwe wartości mogą prowadzić do problemów z przepływem czynnika grzewczego. Jeśli zauważysz jakiekolwiek nieprawidłowości, konieczne jest dostosowanie przepływu w poszczególnych pętlach, co pozwoli na efektywniejsze rozprowadzanie ciepła. Monitorowanie temperatury wody również należy traktować jako priorytet, ponieważ utrzymanie jej w odpowiednim zakresie gwarantuje lepszy komfort cieplny oraz zwiększa efektywność energetyczną systemu. W przypadku potrzeby warto uzupełnić płyn w instalacji, co jest kluczowe dla prawidłowego działania rozdzielacza i całego układu grzewczego.
Jakie są koszty eksploatacyjne związane z rozdzielaczami?
Koszty związane z eksploatacją rozdzielaczy ogrzewania podłogowego można podzielić na kilka istotnych kategorii. W największym stopniu obciążają nas opłaty za energię elektryczną, która zasila pompy obiegowe. Odpowiednia regulacja temperatury oraz wysoka efektywność energetyczna systemu mogą przynieść znaczące oszczędności.
Ponadto, nieodłącznym elementem funkcjonowania rozdzielacza są wydatki na jego konserwację. Regularne kontrole i serwisowanie kluczowych części, takich jak:
- zawory regulacyjne,
- przepływomierze.
Są niezwykle istotne. Dzięki systematycznej konserwacji możliwe jest wczesne wykrywanie usterek, co znacząco obniża ryzyko poważnych awarii oraz kosztownych napraw. Ważne jest również uwzględnienie wydatków związanych z wymianą zużytych elementów. Niewłaściwa regulacja rozdzielacza może prowadzić do problemów z równomiernym rozprowadzaniem ciepła, co wiąże się z wyższym zużyciem energii oraz wyższymi rachunkami za prąd.
Dlatego dobrze skonfigurowany system oraz regularna konserwacja są kluczowe, aby zredukować koszty eksploatacyjne i zoptymalizować działanie całego układu grzewczego.
Jakie problemy mogą wystąpić w przypadku niewłaściwej regulacji rozdzielacza?
Niewłaściwe ustawienie rozdzielacza w systemie ogrzewania podłogowego może prowadzić do wielu problematycznych sytuacji. Przede wszystkim skutkuje to nierównomiernym rozkładem ciepła, co oznacza, że niektóre pomieszczenia stają się przegrzane, podczas gdy inne pozostają chłodne. Taki stan rzeczy wpływa negatywnie na komfort mieszkańców i zwiększa wydatki na ogrzewanie. Ponadto, istnieje ryzyko uszkodzenia instalacji. Na przykład, zbyt gorące pętle grzewcze mogą ulegać deformacjom lub wręcz pękać. Również niewłaściwe ustawienia parametrów, takich jak temperatura czy ciśnienie wody, mogą prowadzić do problemów z korozją oraz osadami, co negatywnie wpływa na trwałość całego systemu.
Dlatego regularne kontrole oraz właściwe dostosowanie przepływu ciepłej wody w obiegach grzewczych są niezwykle istotne. Użytkownicy powinni zwracać uwagę na wszelkie nieprawidłowości, aby uniknąć nieprzyjemnych konsekwencji. Precyzyjna regulacja nie tylko zwiększa wydajność systemu, ale również pozwala na oszczędności w zużyciu energii. Z tego względu warto rozważyć inwestycję w wysokiej jakości zawory regulacyjne oraz przepływomierze. Dzięki tym urządzeniom można skutecznie monitorować i kontrolować działanie ogrzewania podłogowego.
